電力設備デジタル・カルテ OCM
  • 提供元:株式会社 正興電機製作所

    設備の「心電図」を遠隔で見守る、次世代の予防保全サービス
    本サービスは、変電所や大規模プラントの要である遮断器・断路器などの動作状態を、遠隔で常時監視するデジタル保全サービスです。 制御電流を「設備の心電図」として捉え、オフィスにいながら詳細な波形をモニタリングできます。装置は無停電で簡単に設置可能。 現場に赴く回数を減らし、重大なトラブルが起こる前の「予兆」をいち早く発見することで、設備の健康を守る「デジタル・カルテ」を構築します。

    • 正興電機製作所 遠隔監視サービス利用料
    • 82,280円(税込)
    • 正興電機 OCM装置 送料
    • 6,050円(税込)
サービス詳細
〇本サービスは、独自のOCM(Operating Characteristic Measurement)装置を用いて設備の状態を可視化し、継続的な遠隔監視を実現するソリューションです。
【電力設備の「心電図」を遠隔監視】
監視対象は、電力会社や大規模プラント(製鉄・自動車・公共)における66kV遮断器や断路器などです。
これらの設備が動作する際の操作電流を「波形」として取得。人間の心電図のように波形の変化を確認することで、現場に赴くことなく、遠隔地から設備の状態を精密に把握できます。

【「デジタル・カルテ」による確かな管理】
取得したデータはPCブラウザを通じていつでも閲覧可能です。 データを蓄積し「デジタル・カルテ」として継続的に管理することで、客観的で詳細な現状把握が可能になります。

【将来のCBM(状態基準保全)を見据えて】
長期間のデータ蓄積は、将来的な高度予兆保全(CBM)の強力な基盤となります。 「壊れてから直す」から「壊れる前に処置する」次世代の保全スタイルへの移行を、本サービスが強力にバックアップします。


seiko-denki_ocmCM30 2

機能
〇多点・大容量モニタリング: OCM装置1台で最大9CH分のデータを保持可能。複数の重要設備を同時に監視できます。

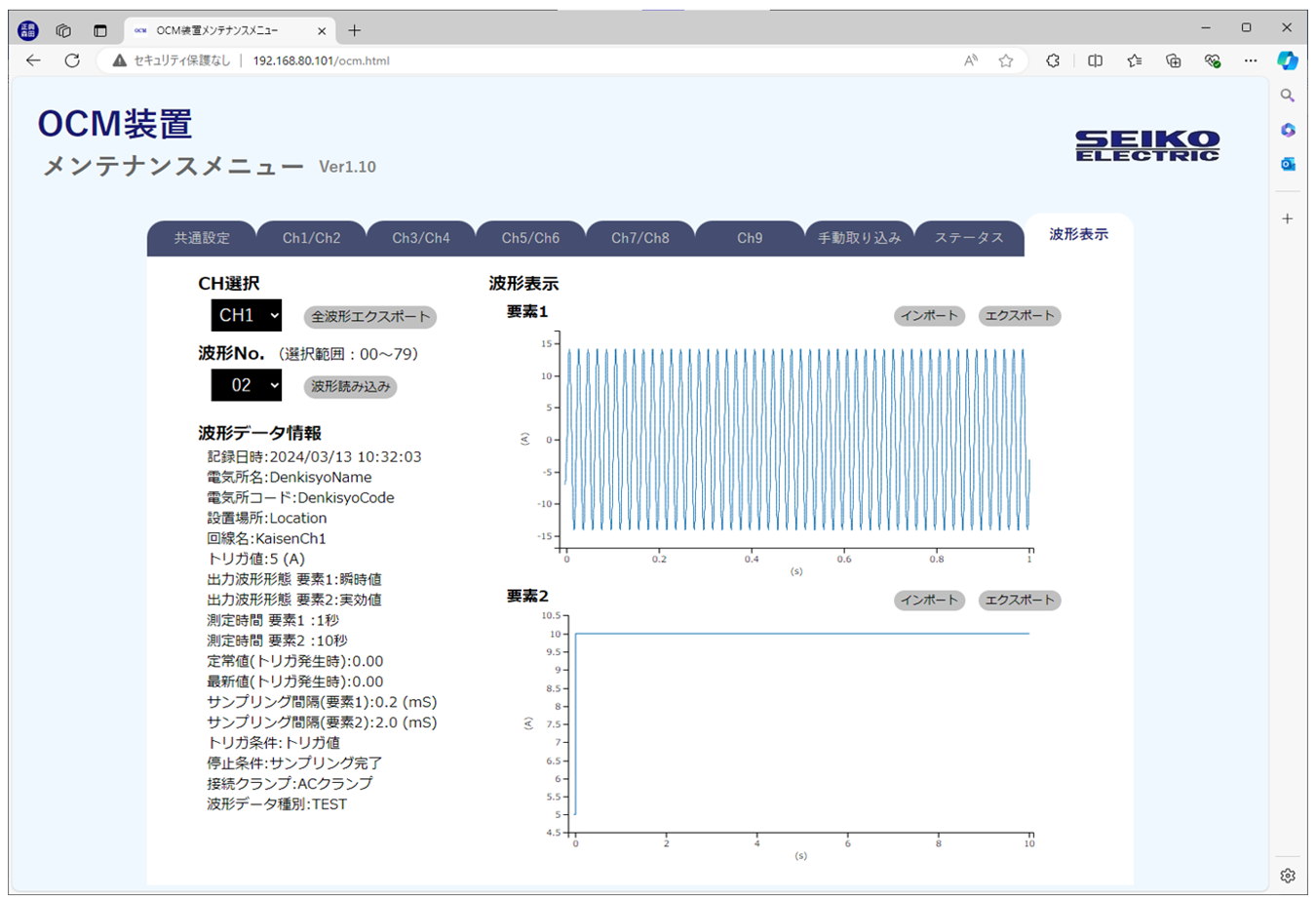

〇遠隔閲覧・データ出力: 有線LAN接続により、オフィス等のPCブラウザからリアルタイムで状況を確認。CSV出力にも対応し、二次解析も容易です。また無線ルータを使うことで遠隔での確認が可能です。
〇特許技術による高度な計測: 詳細波形と長時間波形を同時に取得。CH毎の連続トリガ順序設定など、他社にはない独自技術で異常の予兆を逃しません【特許第7599052号】。
〇無停電・クイック設置: OCM装置本体とクランプケーブルを設置するだけの簡単構成。設備の停止を伴わずに導入可能です。
〇拡張可能なプラットフォーム: 現場でのデータ収集を基本としつつ、将来のCBM実現に向けたステップアップを支援します。
※さらに高度な解析(複数機器の監視機能、波形比較、閾値設定、アラートメール送信等)が必要な場合は、ソフトウェアのカスタマイズ提供も承ります(別途お問い合わせください)。
仕様

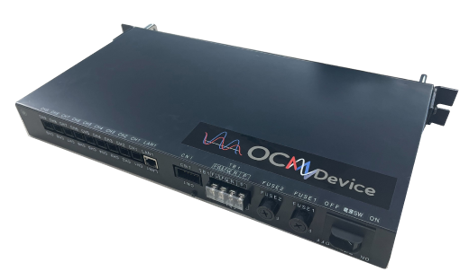

【本体】OCM装置
〇サイズ:W430 × D230 × H49 mm
〇本体重量:3kg(CTケーブル含まず)
〇CH数:9CH
〇制御電源電圧:DC110/AC100V
〇動作保証温度:-10~50℃
〇アナログ入力仕様:DC0~150A/AC0~50A
〇記録データ数:5000ポイント+25ポイント(プリトリガ用)
〇最大サンプリング速度:200μ sec
〇データ保存機能:合計720件(各chの記録は、80件)
〇表示機能:装置の状態や異常等をランプ(LED)表示します
注意事項・制約事項
〇本サービスは1か月単位での契約です。
〇クランプケーブルは、最大DCタイプ(2m)2本、ACタイプ(3m)3本を準備しております(ご指定ください)。
〇「将来的にOCM装置の買い取りへ移行する場合」や「サブスクリプションではなく、OCM装置の一括購入をご希望の場合」は、製作納期が4か月となります。別途ご相談させていただきます。
〇物件を紛失した場合、もしくは契約終了日から1ヶ月以内に本デバイス等を返却いただけない場合(当社の責に帰すべき事由によらない故障により使用できなくなった場合を含みます)、規定損害金として購入費用 相当額をご請求します。
納期
お申込みをいただいてからの通常納期は下記となります。
通常納期:お申込から7営業日
※在庫状況や物流等での多少の前後が生じる場合がございます。ご了承いただけますようお願い申し上げます。
※商品欠品等にて大幅に納品が遅延する可能性がある際は、ご連絡させて頂きます。
サービスご利用までの流れ
1.お申込み
2.設置予定のご確認(正興電機製作所/担当営業より)
3.機器の送付
4.機材の設置と取扱いのご説明 (正興電機製作所/技術員がWEBにて対応します)
5.据え付け・初期設定(お客様にて実施いただきます)
6.利用開始
